Rok realizace
2012-2013
Popis
Rok realizace: 02/2012 – 09/2013
Lokalita: Třinec, Česká republika
Investor: HC oceláři Třinec
Kategorie stavby: sportovní stavba, předpínání
Popis:

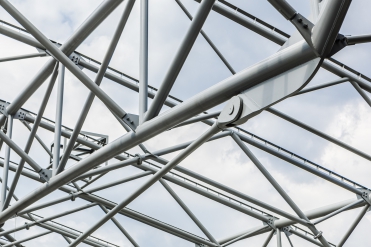

• Ocelová konstrukce zastřešení ve tvaru kulového vrchlíku je tvořena v příčném směru rovinnými obloukovými vzpínadly o maximálním rozpětí 60 m. Příhradové trubkové vazníky s konstrukční výškou 3 m jsou doplněny předpjatým táhlem Macalloy M100 z materiálu s mezí kluzu 520 MPa. Vazníky spolu s příčnými portálovými ztužidly vytváří nad ledovou plochou štíhlou klenbu. Zvolené řešení je úsporné z hlediska hmotnosti i ceny. Volný prostor mezi táhly a konstrukcí lze navíc využít pro osvětlení, ozvučení a další prvky koncertní technologie.
• Dokumentace ocelové konstrukce pro stavební povolení.
• Dokumentace ocelové konstrukce pro výběr zhotovitele.
• Realizační dokumentace ocelové konstrukce.
• Dílenský 3D model a výrobní dokumentace ocelové konstrukce zastřešení.
• Montáž včetně předpínání táhel ocelové konstrukce střechy.
